¿Cómo puede ayudarle PCB Clone a rescatar una placa a la que le faltan archivos de diseño?

Abstracto

Cuando un producto electrónico crítico todavía está en servicio pero los datos CAD originales han desaparecido, una sola placa fallida puede provocar semanas de inactividad. ciclos de rediseño costosos o una lucha por sustitutos poco confiables. Clon de PCBes un enfoque estructurado de ingeniería inversa que recrea los datos listos para la fabricación de una placa de circuito existente para que pueda reproducirla, repararla a escala o mantener viva una línea de productos más antigua mientras planifica una actualización a largo plazo. Este artículo explica cuándo tiene sentido la clonación, qué información se puede recuperar de manera realista, cómo minimizar el riesgo y qué El flujo de trabajo de clonación responsable se ve desde la primera inspección hasta la validación final.

Tabla de contenido

• Esquema de un vistazo
• ¿Qué puntos débiles resuelve la clonación de PCB?
• Lo que realmente significa la clonación de PCB en la práctica
• Cuando la clonación es la opción más inteligente y cuando no lo es
• Un flujo de trabajo práctico para la clonación de PCB de principio a fin
• Cómo proteger la calidad y la confiabilidad
• Qué impulsa el costo y el tiempo de entrega
• Lo que debes preparar antes de solicitar una cotización
• Cómo elegir un socio de clonación responsable
• Preguntas frecuentes
• Siguiente paso

Esquema de un vistazo

1. Aclare su objetivo: reemplazo, stock de reparación, extensión del ciclo de vida o rediseño del puente.
2. Confirme la propiedad y los permisos.
3. Capture datos del tablero: dimensiones, capas, sugerencias de apilamiento y mapeo de componentes.
4. Recrear archivos de fabricación e intención eléctrica: Gerber, taladro, netlist, BOM.
5. Cree un prototipo, valide y bloquee una revisión controlada.
6. Establecer controles continuos: inspección de entrada, pruebas funcionales y trazabilidad.

¿Qué puntos débiles resuelve la clonación de PCB?

La mayoría de los equipos no deciden clonar un tablero porque parezca divertido. Lo hacen porque la alternativa es peor. Estas son las situaciones más comunes. dondeClon de PCBelimina el dolor operativo real:

• Sin archivos fuenteporque el diseñador original se fue, se perdieron datos o el producto se adquirió años después.
• Componentes al final de su vida útillo obligará a rediseñar urgentemente o a buscar acciones riesgosas en el mercado gris.
• Reparaciones de campoNecesita placas de reemplazo estables, no alternativas “compatibles” aleatorias con apilamientos desconocidos o pesos de cobre.
• Presión de cumplimientorequiere fabricación y documentación consistentes para pasar auditorías o controles de calidad internos.
• Tiempo de recuperaciónimporta más que un “diseño moderno perfecto”, especialmente para controles industriales e instrumentación heredada.

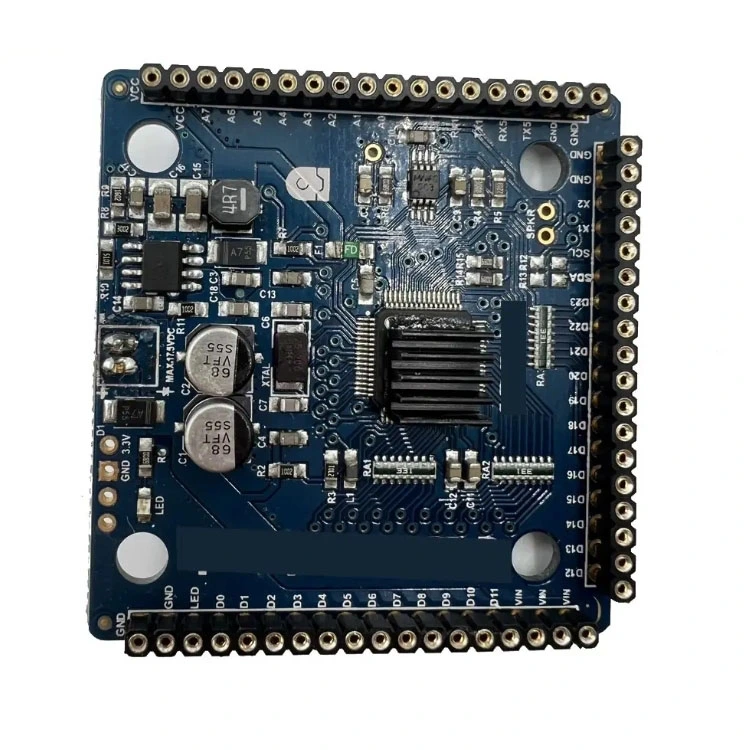

Lo que realmente significa la clonación de PCB en la práctica

La gente usa "clonación" de manera casual, pero en términos de ingeniería generalmente incluye tres capas de trabajo:

• Replicación físicarecrear el contorno de la placa, los orificios de montaje, los conectores, el recuento de capas y el comportamiento de apilamiento lo más fielmente posible.
• Reconstrucción eléctricacapturar la conectividad de cobre para que la placa reproducida coincida con la intención original de la lista de redes.
• Recuperación de componentesidentificar piezas, huellas, valores, alternativas y notas de ensamblaje para que el tablero pueda construirse de manera consistente.

Los entregables a menudo incluyen resultados listos para la fabricación, como datos Gerber u ODB++, archivos de perforación, datos de recogida y colocación cuando sea posible, una lista de materiales, y una lista de redes verificada. Si su objetivo es la mantenibilidad a largo plazo, muchos equipos también solicitan un esquema reconstruido para que la resolución de problemas futuros no dependa de conjeturas.

Cuando la clonación es la opción más inteligente y cuando no lo es

La clonación es una herramienta, no un valor predeterminado. Úselo cuando coincida con su perfil de riesgo y cronograma.

Un flujo de trabajo práctico para la clonación de PCB de principio a fin

Un clon confiable es el resultado de pasos disciplinados, no de un solo escaneo. A continuación se muestra un flujo de trabajo que los equipos de ingeniería suelen utilizar para reducir sorpresas.

• Paso 1: ingesta y definición de objetivos
  • Confirme lo que significa “éxito”: reemplazo exacto, forma-función o equivalente funcional con alternativas.
  • Reúna el contexto: entorno operativo, modo de falla, volumen esperado y cronograma.
• Paso 2: Inspección no destructiva
  • Mida el contorno, la ubicación de los orificios, la codificación del conector y las restricciones mecánicas.
  • Identifique indicadores de capa y características de fabricación, como trazas de impedancia, tipos de vía y vertidos de cobre.
• Paso 3: Captura de datos para cobre y capas.
  • Imágenes de alta resolución para capas superiores e inferiores para mapear trazas y designadores de referencia.
  • Revelado de capas controlado cuando es necesario para tableros multicapa, realizado cuidadosamente para preservar la fidelidad.
• Paso 4: Identificación de componentes y reconstrucción de la lista de materiales
  • Verificar marcas, paquetes y valores; Confirme las polaridades y la orientación del pin 1.
  • Definir alternativas aprobadas para evitar futuras escaseces.
• Paso 5: recrear los resultados de fabricación
  • Genere archivos de diseño y datos de fabricación, incluidas definiciones de máscaras de perforación y soldadura.
  • Extraiga la conectividad y ejecute comprobaciones de coherencia de la lista de redes con el cobre recuperado.
• Paso 6: construcción y validación del prototipo
  • Construir prototipos bajo parámetros de proceso controlados.
  • Realizar pruebas eléctricas como continuidad, verificaciones de impedancia cuando sea relevante y verificación funcional en el sistema real.
• Paso 7: bloqueo de revisión y documentación
  • Congele una revisión auditable con registros de cambios y registros de prueba.
  • Cree resultados fáciles de mantener si planea mantener el producto durante años.

Cómo proteger la calidad y la confiabilidad

El mayor temor que tienen los clientes es simple: "¿La placa clonada se comportará exactamente como la original y seguirá comportándose así después de su implementación?" Puede reducir ese riesgo tratando la clonación como un proyecto de ingeniería controlado.

• Disciplina acumuladareplicar el recuento de capas, el espesor del cobre, el comportamiento dieléctrico y las estructuras de impedancia controlada cuando estén presentes.
• Precisión del conectorEl desajuste mecánico es una forma rápida de fallar, incluso si el circuito es correcto.
• Autenticidad del componenteestablecer un abastecimiento rastreable y evitar canales de suministro desconocidos para circuitos integrados críticos.
• estrategia de pruebaDefina un plan de prueba más allá de "se enciende", incluidas las condiciones de carga, el comportamiento térmico y los casos extremos.
• control de procesosEspecifique perfiles de soldadura, estándares de inspección y criterios de aceptación desde el principio.

Qué impulsa el costo y el tiempo de entrega

El precio varía porque la complejidad varía. En lugar de adivinar, concéntrese en las palancas que importan:

• Recuento y densidad de capas.más capas y componentes de paso fino aumentan el esfuerzo de reconstrucción.
• Estado del tableroLos tableros quemados, corroídos o modificados físicamente reducen los detalles recuperables.
• Disponibilidad de piezasLos componentes descontinuados o difíciles de identificar agregan tiempo de abastecimiento y validación.
• Nivel de documentación solicitadouna reconstrucción esquemática completa lleva más tiempo que un clon de función de ajuste de forma.
• Expectativas de validaciónLas pruebas funcionales en su sistema real son la diferencia entre "parece similar" y "funciona de manera confiable".

Lo que debes preparar antes de solicitar una cotización

Obtendrá un plan más rápido y preciso si prepara un pequeño paquete de información. Utilice esta lista de verificación.

• Al menos2 muestras de trabajocuando sea posible, más 1 muestra fallida si desea un análisis de fallas.
• Fotos de la placa instalada en el producto para confirmar las limitaciones mecánicas y la orientación del conector.
• Su cantidad objetivo y si necesita un suministro continuo o un lote único.
• Cualquier condición de funcionamiento conocida: rango de temperatura, vibración, humedad, ciclo de trabajo, perfiles de carga.
• Cualquier pista que aún tenga: Gerbers parciales, archivos PDF, exportaciones de listas de materiales antiguas, notas serigrafiadas o procedimientos de prueba.
• Aclaración sobre firmware y partes programadas: ¿tienes los binarios, claves o método de programación?

Cómo elegir un socio de clonación responsable

No sólo estás comprando una tabla. Usted está comprando la confianza de que la reproducción está controlada, documentada y repetible. Esto es lo que debe buscar en una relación con un proveedor:

• Límites claros sobre legalidad y permisosun proveedor serio le preguntará sobre la propiedad y el uso autorizado.
• comunicación de ingenieríaDebería poder analizar métodos de acumulación, alternativos y de prueba en un lenguaje sencillo.
• Mentalidad de verificaciónbusque comprobaciones de listas de redes, validación de prototipos y adquisiciones rastreables.
• Control de revisiónel diseño clonado debe tener una versión definida para que los lotes futuros sean consistentes.

EnShenzhen saludo Electronics Co., Ltd., los equipos suelen abordar la clonación como un proyecto de continuidad de ingeniería: aclare objetivos, recupere datos de fabricación críticos, valide prototipos en condiciones reales y luego bloquee una revisión estable para repetir la producción. Si necesita una solución puente mientras planifica un rediseño, un clon controlado puede ganar tiempo sin sacrificar la confiabilidad.

Preguntas frecuentes

¿Puede un clon de PCB ser idéntico a la placa original?

Puede ser equivalente en forma, ajuste y función y, a menudo, extremadamente cercano, pero "idéntico" depende de lo que quieras decir. Las dimensiones mecánicas y la conectividad pueden normalmente se combinan muy bien. El comportamiento exacto del material, los componentes propietarios y los detalles del firmware pueden requerir trabajo adicional o puede ser imposible de lograr. recrear sin los datos originales.

¿Necesito varias muestras?

Varias muestras reducen el riesgo porque los ingenieros pueden comparar marcas, confirmar rastros ambiguos y evitar copiar una placa que ya fue modificada o reparada. Si solo tiene una muestra, espere más pasos de validación y un cronograma más conservador.

¿Qué pasa si algunos componentes ya no están disponibles?

Un plan de clonación práctico a menudo incluye componentes alternativos. La clave es validar que las alternativas coincidan con los requisitos eléctricos y se ajusten al espacio, luego confirme el comportamiento mediante pruebas bajo su carga y entorno reales.

¿La clonación resolverá el firmware y la programación?

La clonación de la PCB no recrea automáticamente el firmware bloqueado. Si la placa contiene microcontroladores programados, elementos seguros o memoria cifrada, Es posible que necesite los binarios originales, un método de programación legal o una estrategia de piezas de repuesto autorizada.

¿Cómo reduzco la posibilidad de fallas en el campo?

Solicite un plan de validación y trate los prototipos como obligatorios para los sistemas de misión crítica. Definir criterios de aceptación, incluir pruebas funcionales que imiten la realidad. condiciones de operación y bloquear una revisión con estándares de inspección y adquisición rastreables.

Siguiente paso

Si se trata de archivos faltantes, abastecimiento al final de su vida útil o tiempo de inactividad urgente, un servicio bien administradoClon de PCBEl proyecto puede brindarle una estabilidad, ruta de regreso a producción verificada por pruebas. Comparta las fotografías de su tablero, la cantidad objetivo y el contexto del sistema, y solicite un plan de recuperación práctico que incluya control de validación y revisión.
