¿Cómo difiere la clonación de PCB de la ingeniería inversa de PCB?

2025-02-22

En el mundo de la electrónica, las placas de circuito impreso (PCB) son cruciales para la funcionalidad de varios dispositivos. Cuando es necesario replicar, analizar o mejorar una PCB existente, entran en juego dos métodos comunes:Clonación de PCBe ingeniería inversa de PCB. Si bien pueden parecer similares, tienen diferentes propósitos e involucran procesos distintos. Comprender las diferencias entre estas dos técnicas puede ayudar a determinar qué enfoque es más adecuado para un proyecto en particular.


¿Qué es la clonación de PCB?


La clonación de PCB es el proceso de duplicar una PCB existente sin hacer modificaciones. Este método a menudo se usa cuando los archivos de diseño originales, como los esquemas y los archivos Gerber, no están disponibles, pero se necesita una réplica de trabajo de la placa.


El proceso de clonación comienza analizando la PCB física, escaneando sus capas y extrayendo el diseño y las trazas de circuito. Las herramientas de software avanzadas ayudan a replicar el diseño de la PCB, incluida la colocación de componentes electrónicos y trazas de cobre. Una vez que se recopilan los datos, se fabrica una nueva placa para ser una copia exacta del original.


Clonación de PCBse usa comúnmente para reemplazar los PCB obsoletos o descontinuados, produciendo copias idénticas para la fabricación a gran escala y recuperar diseños perdidos. Dado que este método se centra en la replicación en lugar del rediseño, no implica mejoras de rendimiento o modificaciones del circuito.

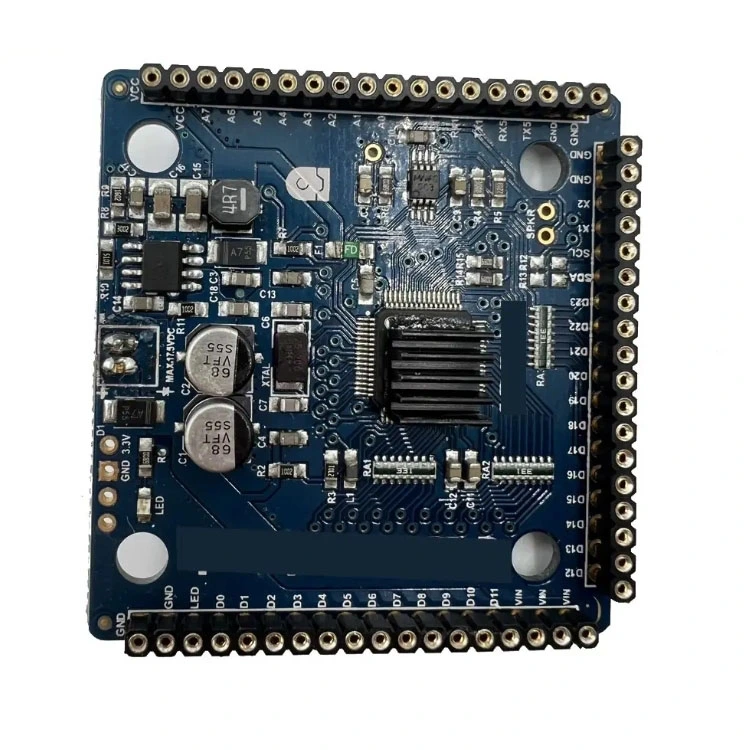

PCB Clone

¿Qué es la ingeniería inversa de PCB?


La ingeniería inversa de PCB es un enfoque más detallado y analítico que implica estudiar el diseño de la PCB para comprender cómo funciona. Esta técnica a menudo se usa para solucionar problemas, mejorar los diseños existentes o recrear esquemas para una PCB que carece de documentación.


A diferencia de la clonación, la ingeniería inversa no simplemente copia la PCB; En cambio, descompone el diseño del circuito, traza rutas de señal e identifica cómo interactúan los componentes. Los ingenieros pueden desmontar la capa de la placa por capa, trazar conexiones y reconstruir los esquemas originales. Este proceso permite modificaciones, como reemplazar componentes obsoletos, optimizar el circuito para un mejor rendimiento o rediseñar la placa para mejoras específicas.


La ingeniería inversa de PCB se usa ampliamente en el desarrollo de productos, análisis de fallas, investigación y desarrollo y actualización de sistemas electrónicos antiguos. Es una herramienta esencial para los ingenieros que buscan mejorar o modificar una PCB existente en lugar de simplemente duplicarla.


Diferencias clave entre la clonación de PCB y la ingeniería inversa de PCB


La diferencia fundamental entreClonación de PCBy la ingeniería inversa de PCB radica en su propósito y complejidad. La clonación se centra en hacer un duplicado exacto sin cambios, mientras que la ingeniería inversa implica un análisis detallado y posibles modificaciones al diseño.


La clonación de PCB es ideal cuando el objetivo es reproducir una placa existente tal como está, ya sea para fabricar, reparar o reemplazar componentes obsoletos. En contraste, la ingeniería inversa es el enfoque preferido cuando se necesitan mejoras, solución de problemas o recuperación de diseño.


Si bien ambas técnicas son valiosas en electrónica, elegir el método correcto depende de las necesidades específicas del proyecto. Si necesita una réplica exacta, la clonación de PCB es el camino a seguir. Si necesita información sobre el diseño y las posibles mejoras, la ingeniería inversa de PCB es la mejor opción.


En el campo del clon de PCB, el saludo, como líder, siempre ha sido imitado pero nunca ha superado. La compañía combina el último software de diseño EDA, técnicos profesionales de copia y tecnología de procesos avanzados para clonar las placas de circuito PCB de una sola capa, de doble capa, múltiples capas (hasta 48 capas), y puede copiar varios placas de circuito PCB de alta calidad, como agujeros ciegos y enterrados. Para consultas, puede comunicarse con nosotros ensales666@grtpcba.com.
