¿Cómo se extrae el esquema de una PCB clonada?

Extraer un esquema de unPCB clonadoimplica ingeniería inversa, donde analiza la placa física para recrear su diagrama de circuito. Este proceso requiere una observación cuidadosa, identificación de componentes y conexiones de rastreo. Aquí hay una guía paso a paso:

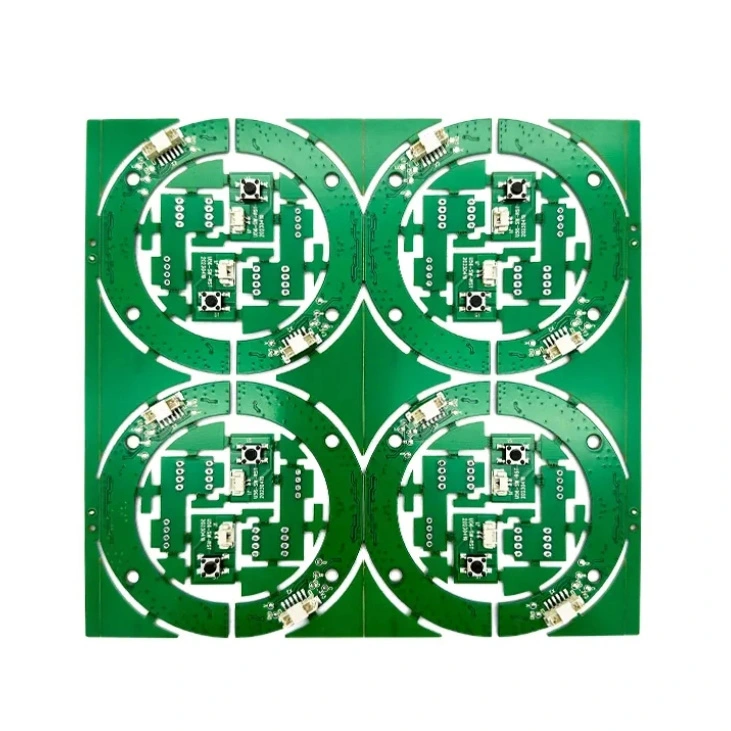

1. Inspeccionar y documentar eltarjeta de circuito impreso

- Tome fotos de alta resolución: capture ambos lados de la PCB como referencia.

-Tenga en cuenta las capas de PCB: verifique si es una placa de una sola capa, doble capa o multicapa.

- Identificar componentes clave: encuentre ICS, resistencias, condensadores, diodos, conectores, etc.

- Verifique las etiquetas y marcas: algunos componentes tienen designadores de referencia impresos en la PCB.

2. Desolder e identificar componentes

- Componentes de Desolder (si es necesario): use una estación de retrabajo de aire caliente para la eliminación segura.

- Lea los números de pieza de IC: busque hojas de datos para comprender las configuraciones de PIN.

- Mida las resistencias y condensadores: use un medidor multímetro o LCR para determinar los valores.

- Etiqueta cada componente: asigne designadores como R1, C1, U1 para un seguimiento más fácil.

3. Trace las conexiones del circuito

- Use un multímetro en modo de continuidad: verifique las rutas eléctricas entre los componentes.

- Siga las trazas de PCB: use una lupa o microscopio para el rastreo detallado.

- Use el software de diseño de PCB: importe imágenes de PCB de alta resolución en herramientas como Kicad, Altium o Easyeda para un rastreo más fácil.

- Verifique las conexiones ocultas: si se requerirá una inspección de rayos X múltiples, se puede requerir una inspección de rayos X para rastrear las capas internas.

4. Reconstruya el esquema

- Use el software de diseño de PCB: dibuje el esquema en Kicad, Eagle, Altium o Orcad.

- Organice los componentes lógicamente: la potencia de grupo, la señal y las secciones de tierra correctamente.

- Verifique las conexiones: compare con hojas de datos y expectativas funcionales.

5. Simule y verifique el circuito

- Use el software de simulación: herramientas como LTSpice, Proteus o MultISIM puede ayudar a verificar el comportamiento del circuito.

- Compare con la funcionalidad original de PCB: prueba con la depuración de encendido si es posible.

Herramientas requeridas:

✔ Medidor multímetro / LCR

✔ osciloscopio (para pruebas de señal)

✔ Estación de retrabajo de aire caliente (para desolder)

✔ Microscopio / lupa

✔ Software de diseño de PCB (Kicad, Eagle, Altium)

✔ Escáner de rayos X (para tableros multicapa)

Pensamientos finales

Extraer un esquema de una PCB clonada es un proceso que requiere mucho tiempo pero alcanzable si se realiza cuidadosamente. Es crucial respetar las leyes de propiedad intelectual si el PCB pertenece a un diseño patentado. ¿Le gustaría orientación sobre un tipo específico de PCB o recomendaciones de herramientas?
